一、产品简介

WS3051MD—07竖管道式差压密度计用于各种液体或液态混合物密度在线测量的自动化测量仪表。是一种用于连续在线测量液体密度的现场仪表，可直接用于工业生产过程。智能在线密度计采用先进技术，包括：一个电容式高精度差压传感器以及与其相连接的、插入生产过程的一对压力中继器。在两个压力中继器之间有个温度传感器，用来补偿过程液体的温度变化。竖管道式差压密度计工作时连续在线测量液体密度，无过程中断。可直接用于生产过程的控制；采用一体化的两线制变送器结构，无活动部件安装使用方便、维护简单；配带清洗装置，可定期清洗探头，从而保证使用精度。

二、工作原理

WS3051MD一07竖管道式差压密度计实质上为高精度差压式变送器。其工作原理：固定高度的液柱产生的压力与该液体的密度成正比。

                P=ρgh

              公式中：P—— 固定高度的液柱产生的压力

                            ρ—— 该液体的密度

      g—— 测量地重力加速度
        h—— 液柱的高度
根据压力仪表测量的压力值，在测量地重力加速度与液柱的高度已知的条件下，就可以得到被测量液体的密度值。

三、技术参数

测量范围：0.000– 3.000 g /cm3 (0000–3000kg/m3)（用户可随意选用测量范围）
标定范围：0.500– 3.000 g/cm3(500–3000kg/m3)（根据用户选用测量范围来标定）
测量精度：±0.01g/cm3、±0.005 g/cm3、±0.002g/cm3（用户自行选择适用精度）

重复性：± 0.0005 g/cm3 (± 0.5kg/m3)
操作温度范围：-50℃~+250℃（不同介质温度可选，分为低温、常温、高温型）
最大工作压力：7.0MPa
流体粘度范围：0–20000cP
温度系数：小于0.1kg/m3/℃(校正后)
压力影响：可忽略不计
内置温度传感器：PT1000
接液材质：316L、哈氏合金C-276、钽、钛、聚四氟乙烯（特富隆）

管道材质：304、316L、钛、PP-R、内衬四氟聚乙烯（PTFE）

供电电源：24VDC，≥50 mA
智能信号输出：4-20Ma、 RS485ModbusRTU

显示方式：高清背光 LCD液晶表头显示
输出精度(20℃)：读数的±0.5%或±0.2%FS
输出重复性(-40 ~+85℃)：±0.1%FS
过程连接：法兰型（尺寸可根据现场或用户自行要求定制）

外壳：铝合金

防护等级：IP67

防爆等级： EXdⅡCT6

四、产品特点

1、在线密度计适用于流动或静止液体， 适合于竖直管线上安装。
2、采用一体化结构的两线制变送器，无活动部件，维护简单。
3、连续在线测量液体密度和温度，无过程中断.可直接用于生产过程控制。
4、五位数字液晶显示。
5、温度和密度两参数可同时显示，便于进行行业标密换算。
6、密度计有几种不同的触液材质，根据现场介质来选择接液材质，满足不同的需要。

7、出色的过压保护结构、优越的温度稳定性、全焊接密封，设计坚固可靠。
8、适合测量高温和低温、含杂质高粘度的介质。

9、固定的感应膜片设计，工厂校准，方便现场组态。
10、安装使用方便，密度计二个探头接确液体即可显示读数。
11、简化维修，无需定期清洗（粘度较大介质要定期或停机时清洗）。
12、在线密度计校准无需标准参考源、无需实验室校准、无过程中断。
13、本质安全型和隔爆型可用于危险现场. 卫生型主要安装于食品或制药生产现场。

五、安装要求

由于工艺流程的需要，竖管道式差压密度计经常安装在工作条件较为恶劣的现场,为了尽可能减少密度计工作条件的恶劣程度，应尽量安装在温度梯度和温度变化小，无冲击和振动的地方，无气泡。只有充分考虑现场特有条件，才能发挥其应有的精度指标。安装时注意以下事项：

1、产品必须竖直安装，与地面垂直度不大于5度（如安装不垂直，或本地重力加速度偏离标准重力加速度时，将产生偏差，后面将介绍如何消除因此而产生的偏差）。

2、密度计上装有水平仪，可以保证密度计的垂直安装；带有在线清洗口，停机时可以在线清洗探头膜片。

3、打开电气盒的表盖后，重新安装时应拧紧以保证与密封O型圈紧密接触,如果不拧紧，湿气会进入电气盒内，影响电路正常工作。

4、密度计外壳必须有效接地。

5、安装位置尽量远离变频器或大功率电机，必要时采取隔离措施，使用屏蔽电源线。

6、安装好后，空管时调零，使密度值显示为0g/cm3。

六、接线方式

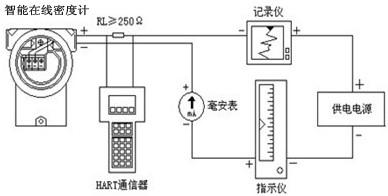

差压式在线密度计测量现场接线图

七、应用行业

1、制糖业与酿酒业：榨取果汁、糖浆、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇界面等；

2、奶制品业：炼乳、乳糖、乳酪、干乳酪、乳酸等；

3、采矿：煤、钾碱、盐水、磷酸盐、钙化合物、石灰石、铜、金等；

4、炼油：润滑油、芳香剂、燃油、植物油等；

5、食品加工：番茄汁、葡萄汁、柠檬汁、番茄酱、糖蜜、植物油、果糖浆、果冻、果酱等；

6、纸浆与造纸业：黑浆、绿浆、纸浆清洗、蒸发器、苛性碱等；

7、饮料加工：啤酒、软饮料、果酒、速溶咖啡、麦芽等；

7、化工：烧碱、酸、尿素、清洁剂、聚合物密度、乙二醇、氯化钠、氢氧化钠等；

8、石化：天然气、油气水洗、煤油、润滑油、油/水界面等。
